3月25-27日

慕尼黑上海電子生產設備展

在上海新國際博覽中心舉行

本屆展會規模達10萬平方米，匯聚逾千家參展企業，聚焦智慧工廠、新能源汽車技術與數字化未來，呈現電子產業全鏈創新。

以科技，洞見不可見

現代芯片工藝已進入納米級，一個微小的缺陷（如一顆塵埃、一個尺寸偏差）就可能導致整個晶體管失效，進而毀掉價值昂貴的芯片。

日聯科技（展位號：E5館 E5.5350）洞見行業前沿需求，針對半導體、消費電子、汽車電子等高端制造領域，攜工業AI無損智檢方案亮相展會，以更高精度實現爬錫高度、孔洞、連錫、虛焊、裂紋等關鍵缺陷的檢出。

半導體電子制造中的在線全檢和精密檢測，是保障數億美元生產線持續輸出合格芯片的“眼睛”和“神經系統”。

在線全檢

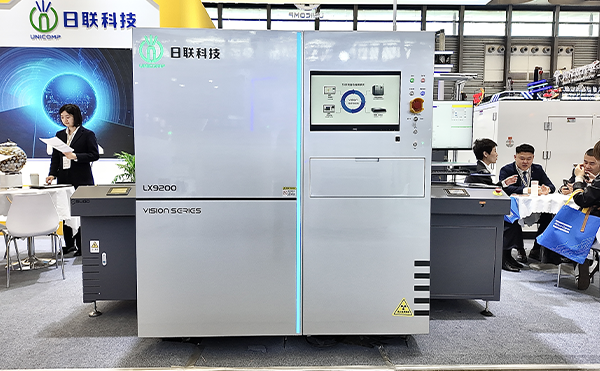

LX9200：在線型3D精密智檢裝備

針對復雜產品（高密度、高集成、異形化設計），實現自動切層檢測。

?高解析成像≤9μm

?重建時間＜3s

?強穿透能力

?AI缺陷識別

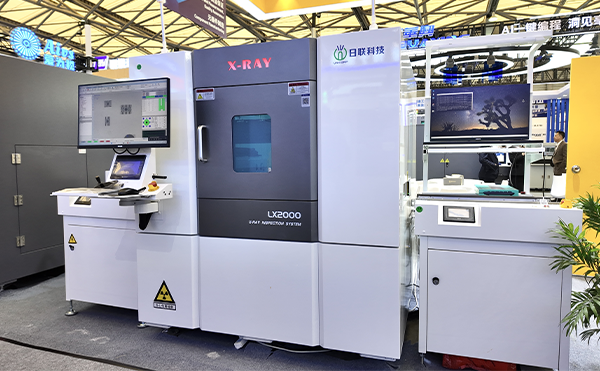

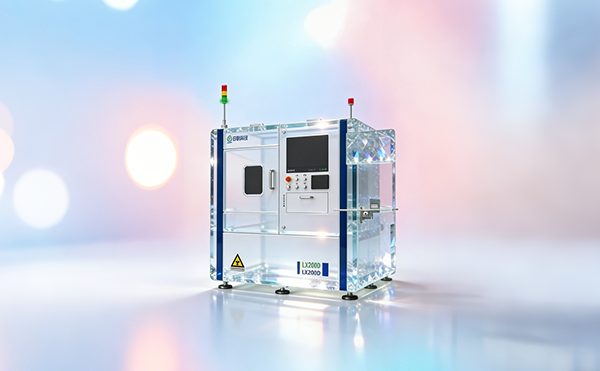

LX2000：在線型2D/2.5D高速智檢裝備

面向半導體、電子制造及新能源FPC軟板等多元場景，輕松滿足全方位、多角度的檢測需求。

?高速/高效全檢

?9大AI算法

?智能工廠對接

?AI自動測算

納米級精檢

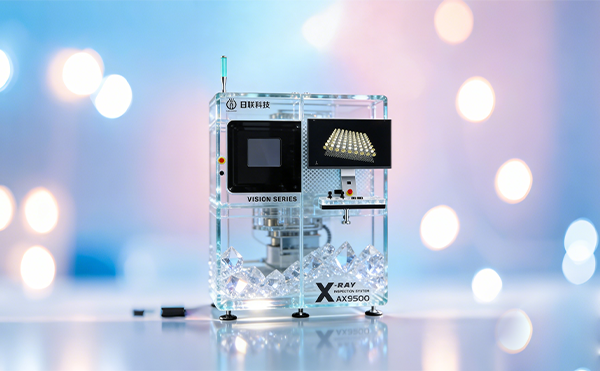

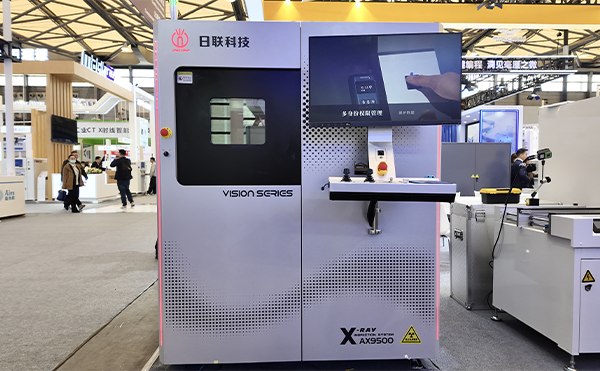

AX9500：納米級工業3D/CT

專為精密半導體檢測設計，通過三維無損掃描與高精度斷層成像，精準捕捉晶圓凸塊橋接、芯片冷焊、MEMS制造空洞等關鍵缺陷。

?160kV高穿透

?多模式取像（2D、2.5D、錐束CT、平面CT）

?AI圖像實時增強

?AI缺陷自動測算

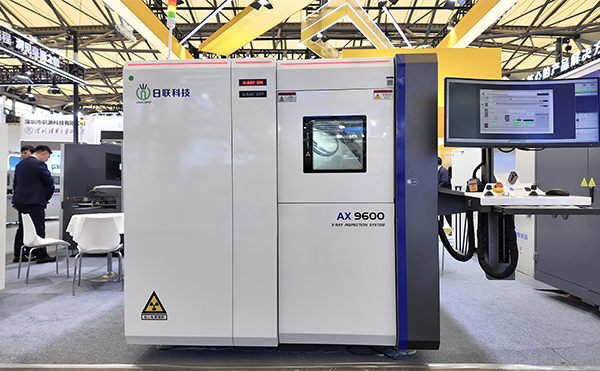

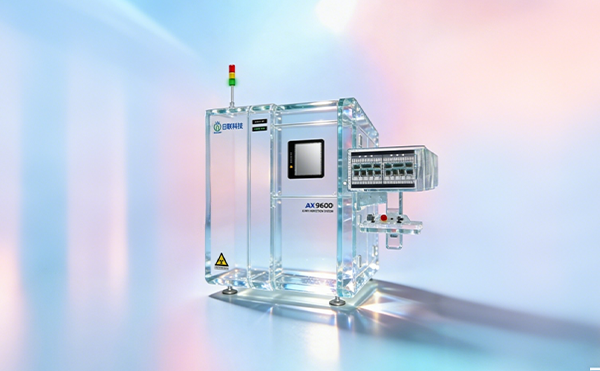

AX9600：半導體開管智檢X-RAY

突破第三代半導體缺陷識別與失效分析瓶頸，輕松完成爬錫高度、連錫、虛焊等封裝與內部結構缺陷的檢測。

?2000X超級放大

?360°全方位檢測

?AI超分圖像復原

?AI缺陷自動測算

日聯“源”實力

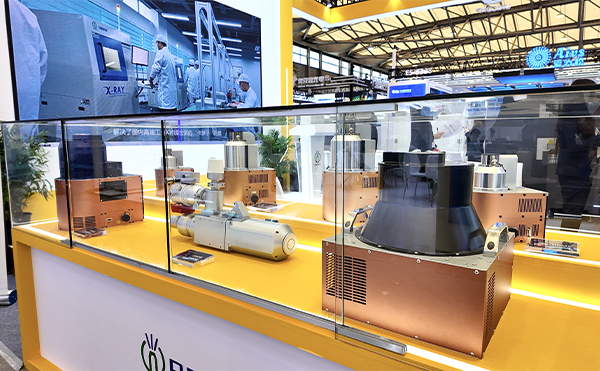

日聯科技自研微焦點射線源系列覆蓋90kV~180kV全電壓段，并在全球?qū)崿F(xiàn)產業化規模應用。

未來，日聯科技將持續深耕行業前沿，洞見市場需求，以創新檢測技術賦能客戶，攜手邁向“零缺陷”智能制造未來。

TO SEE THE FUTURE

日聯科技，洞見未來
